近年來，隨著旅游產業的興盛，各類實景演藝秀場應運而生，如湖南《中國出了個毛澤東》、杭州《印象西湖》、橫店《夢幻太極》和重慶《烽煙三國》等不勝枚舉。這些秀場多依托歷史風景名勝，各有主題，以實景為載體，借助舞臺手段和藝術表現手法，給人更為真實、震撼的感覺，收到了很好的效果。

　　此次，韓城*文史公園《黃河魂》大型燈光水景音樂秀場也受到上述秀場的啟發，并借鑒成功經驗，以黃河為創作元素，陳述了黃河文化、展現了黃河氣勢。實景給人以觸碰感，以大型機械為載體，用噴泉、燈光、水幕、投影等虛幻手法，營造出強烈震撼的視覺效果，各種突破傳統的視覺沖擊感撲面而來。

　　《黃河魂》秀場的突出表現力，離不開創作者天馬行空的創意和對黃河文化深層理解所體現的藝術造詣。當然，舞臺表現手段也起到了至關重要的作用，包括通過機械設備自動化控制，實現場景的快速切換、燈光的氛圍營造和音響的情感傳送等。

　　本文重點介紹《黃河魂》秀場中，機械設備的工藝設計、配置、驗證和實現。

　　1 、機械設備工藝及設計

　　《黃河魂》秀場以水景、燈光、音樂為呈現主體，其中，水景以舞動的噴泉、變幻的燈光、機械翻轉投影幕和基于機械裝置上的水幕為主要表現手段。為實現*終的演藝效果，主要配置了如下設備(見圖1)。

　　表演水域中心位置設置了1臺可90°翻轉的機械龍門拱架，水平位置時完全沒于水下，翻起90°時呈半橢圓形龍門，其拱長54 m、高16 m(水面以上)。拱架兩面分別安裝了兩條裝飾巨龍，龍身內裝有燈光、噴泉、噴霧、水簾等*，為水秀表演提供多種呈現手段。

　　表演水域后區設置了6塊宮殿造型的翻轉投影屏，其中2塊長11.6 m×高20 m ， 另外4 塊長1 1 . 6 m×高17 m，可從水平位置翻起90°。

　　為適應觀演角度， 以觀眾席為中心弧形設置了若干噴泉和水火*裝置。機械裝置與水火*設備有機結合，營造巨龍吞云吐霧的場景，賦予了整個秀場以靈性，更具觀演樂趣。水火*裝置布置靈活，可根據場景需要將噴頭的位置進行靈活的設計，可方可圓、可直可弧，且可以通過水火噴出的高度制造場景的層次感，結合水火的自身特性，水下垂、火上揚。俗話說“水火不相容”，然而此秀場正是通過水火共存，展現水景在火焰照耀下的晶瑩以及火舌在水幕后的朦朧，整個場面美輪美奐。

　　整個秀場的工藝設計在柔性的水火*中加入了機械裝置的剛性元素，使實景演藝更為飽滿。這種設計獨到，實現了水景演藝的突破。

　　1.1 翻轉龍門

　　翻轉龍門呈半橢圓狀(見圖2)，跨度超過54 m，可電動翻轉90°。為滿足整體水幕效果，龍門中間不能有任何支撐或遮擋。因此，要實現龍門的自動翻轉，機械驅動部分必須設置在龍門架的兩端，并且需要藏在水下。如上所述，該設備的設計難點主要有兩個，其一，架體跨度大，中間無支撐，而且架體需要承受一定的載荷(鋼架自重和水火*設備載荷)，因此，此處鋼結構的設計和安裝難度都非常大;其二，驅動設置在兩側，端部扭力巨大，且需要控制兩側驅動的同步性。因驅動安裝于水下，防水也是一大難題。

　　框架鋼結構的拱架兩端水面以下設計了一根平衡拉桿，以提高結構穩定性，靠近驅動的位置加裝平衡配重系統，可有效抵消部分鋼架自重，從而減小了驅動扭矩，使整個結構更為安全可靠。由于結構寬度大，結構自身強度要求較高，為了使設計更為準確，結構設計時不僅進行了大量的計算，還通過計算機輔助設計手段進行了模擬受力分析(見圖3)，通過分析可以直觀了解該鋼結構受力時的應力狀態和位移情況。為了驗證設計計算的準確性，還進行了預拼裝加載試驗，試驗結果與計算數據完全吻合。機械驅動區域設置驅動倉，實現驅動機構與水的隔離，有效保護機構，提高設備使用安全和壽命(見圖4、圖5)。

　　1.2 翻轉投影屏

　　翻轉投影屏共6塊，拼起來總長70 m(見圖6)，平時水平放置隱藏在水下，演出使用時，通過機械驅動可自動翻轉90°，形成巨幅投影屏幕。該屏幕的獨特之處體現在通過屏的外形使投影的邊界真實感更強(見圖7)。但是，屏幕尺寸大，高度超過20 m的，要通過機械驅動使其自行翻轉在設計上具有一定難度。

　　驅動機構設置于水下，考慮投影幕架的高度較高，而驅動支點靠下，杠桿效應明顯，因此，在鋼架的下端設置了平衡重系統，有效減小驅動扭力，使驅動和傳動更為可靠。

　　1.3 其他設備

　　秀場的主表演區還配置了各種噴泉，在翻轉龍門上安裝了水幕系統，后區設置了4套高噴噴泉，前區呈弧形分布，各式噴泉共125個，靠近席前沿設置了90個前區噴泉，10個為一組，均布于直徑3 400 mm的圓上，水霧噴出后可形成龐大的空心水柱，通過燈光的照射，更顯晶瑩剔透，為主表演區營造一種別致的氛圍，增加了觀演樂趣。秀場還按需配置了水、火*裝置，起到畫龍點睛的效果。

　　2 、演出效果

　　《黃河魂》實景演藝秀場，以其獨特的題材，深厚的文化底蘊，通過機械設備與水景表演的*結合，以實景映襯主題，通過場景變化講述黃河文化。讓觀演者在場面的震撼中驚嘆，并被場景的切換帶入沉思，不僅讓人眼前一亮，更使人記憶綿長，獲得了景區投資者和游客的一致贊譽。

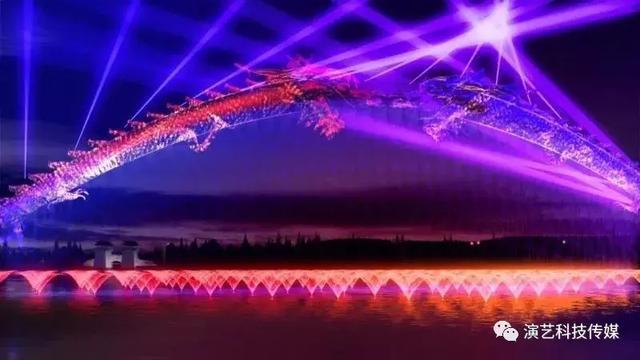

　　圖8～圖11是實景演藝的部分場景，從這些場景中可以看出機械設備對提升演藝表現力的作用。巨大的翻轉龍門從水中緩緩而起如巨龍騰空，水花飛濺中給觀眾一種巨龍騰空出水的震撼。翻轉投影屏以形塑景、城樓威聳、無比真實，通過投影手法顯現的凌空畫卷，更讓人在虛幻中感受奇妙。噴泉高低呼應，二龍戲珠，形態各異，輔以燈光和音樂，令人愉悅。

　　結語

　　當前，國內除少數熱門旅游地的一些劇院和實景演藝秀場，絕大多數演藝場館的利用率都非常低。這里面除了有經營管理方面的原因，主要的還是這些場館的劇目編排比較散亂，機械設備配置比較少，并且與劇目場景的契合度比較低，加之*運用不盡合理，因此，從內容到表現形式均難以滿足觀眾的要求。而對于實景演藝秀場更是因為場地空曠、場內設施無法進行遮蔽，很難制造場景突變而給觀眾帶來視覺驚喜。為此，需要實景演藝秀場的規劃和設計人員，把握劇情脈絡緊扣主題，規劃好實景景觀，使其盡量符合劇情的要求;設計人員則應根據劇情設計合適的舞臺機械設備。

　　《黃河魂》燈光水景秀場，在規劃設計方面獨具匠心，不僅很好地保留原地實景風貌，還設計出了一批靈活多變、功能齊備的、符合水景燈光秀場要求的機械設備，突破了傳統的演藝場館模式，使表演更加絢麗多彩、場景更加真實壯觀，也更加貼近觀眾。在場景編排上重點突出，不貪圖內容多樣，而是注重每個場景的感染力，以機械的變化的渲染，講述黃河故事，給觀眾留下深刻印象。

　　隨著國內旅游業的蓬勃發展，景區吸引游客的方法也日漸多樣化，而以實景演出吸引游客已成為各大景區提高客流量一種重要手段，如何以較少的投資打造出一臺高質量的實景演藝秀，必將成為景區和投資商關注的焦點，也必將是以后旅游與演藝投資發展的重點。
